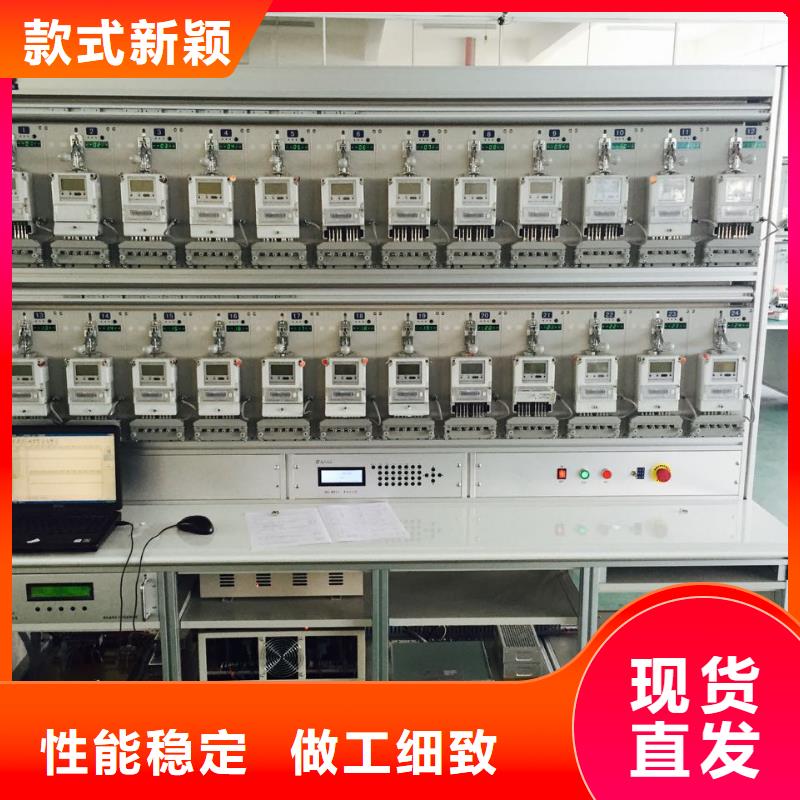

山东临沂三相电能表校验装置 相电能表现场校验仪本产品主要用于0.1级及以上0.05级所有单、三相电能表的现场校验，特别增加的三相源，可以在用户无负荷或在实验室环境下实现对各类电能表的校验、双表同时校验、电参数测量、变比测试、谐波测试、错误接线判别校正、测试数据存储和查询等多种功能，5.7寸彩色液晶或触摸屏显示、中英文双语界面，多种供电方式选择，完全满足客户使用需求。具有钳表自校准功能，随时确保钳表精度稳定。产品功能：1、校验所有电能表电能误差，校核各种电能表常数；2、同时校验同一回路中的主副表或同一回路中的有功、无功表；3、校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器；4、测量现场各相电参数指标（U、I、P、Q、Φ、F），同时测量并显示三个电压/电流的波形；5、自动检测钳表误差变化，各相之间互相自检，保证钳表和仪器的长期精度稳定性；6、表源一体，输出电流5A，输出功率８VA，在现场无负荷时进行电能表校验；7、自带模拟负载，可任意功率因数、任意电流大小输出，对电能表校验点进行测试；8、测量TA变比，测量 PT、CT 二次负荷；9、配 20A、100A、500A、1000A 钳，直接测量低压计量综合误差；10、测量三相电压、电流的 2～51 次谐波，并可存储全部谐波数据；11、在四个相限识别任意种电能表错误接线，显示任意接线的六角图，能识别IB接入与TV、TA极性接反的情况，还可作为六角图查线培训使用；12、可选配各类条码扫描枪，将电能表条码扫描并存储到仪器中；13、直接读取多功能电能表数据、测量各种电能表走字误差；14、电池供电、在线取电、外接电源等多种供电方式选择；15、支持小于5mA小电流测试，方便首检无负荷时接线识别；16、可通过U盘、串口、蓝牙等升级软件下载校验数据，可与 PC 机进行通讯；17、配专用电能表管理系统软件，实现无纸化办公；18、存储全部测量数据，包括工作参数，方便事后分析。

山东临沂三相电能表校验装置综合界面介绍为了方便用户使用，在TH-30开机上电后，仪器将直接进入综合测试界面。如图2.4-1所示：图2.4-1 综合测试-校表设置“校表参数”模块为校验电能表的相关设置参数部分；左下方为当前接入的电压电流测试信号的向量图。“电参测量”模块为当前接入的电压、电流等各参数实时测量情况。“电表误差”模块显示的是电表校验的剩余脉冲数以及误差值。“接线判别”模块显示当前接入的电压、电流信号的接线情况。屏幕右方是本界面的功能按键，由于本仪器采用了触摸屏技术，直接触按相应功能按键可以进入相应界面。其中“数据管理”、“接线判别”、“谐波测试”、“波形显示”、“主菜单”五项将切换到相应功能的其他界面。而“误差测试”键，是 “综合测试”界面进行电能表校验的开始按键。

山东临沂三相电能表校验装置电能表校验前的相关参数设置进行电能表校验前，需要根据被校表及其在网线路的具体情况进行参数设置，通过键盘的“↑”、“↓”选择修改项，数字输入项通过键盘的0~9键输入相应数字，输入数字时“删除”键起到退格的作用。其他非数字输入项，通过“←”、“→”来选择该项的其他内容。具体设置项目如下：常数：被校电能表的的电能常数。输入范围是1~。圈数：指计算误差的校验圈数。输入范围是1~999。量程：是指电流量程，可以选择“内置5A”、“钳表5A”、“钳表50A”、“钳表100A”、“钳表500A”、“钳表1500A”等量程。分频：分频系数，指被校电能表脉冲常数超出本仪器的输入范围时，按照：实际被校电能表脉冲常数 ＝ 输入本仪器的被校电能表脉冲×分频系数的公式来计算，得到的分频系数。当未使用分频系数时，该项输入为1。
